Как распознать износ подушки катка LiuGong на вальце до серьёзных поломок
Опубликовано: 16.07.2026
Дорожный каток во время уплотнения создаёт впечатляющие усилия — десятки килоньютонов направленной вибрации передаются через валец на грунт или асфальт. Но эта же энергия, если её не гасить, быстро разнесёт раму машины, навесное оборудование и оператора. За виброизоляцию отвечают резинометаллические подушки, и на катках LiuGong одна из самых распространённых позиций — элемент с каталоговым номером 35W0045. Понять, что подушка исчерпала ресурс, можно ещё до того, как каток остановится из-за поломки. Нужно лишь знать, на что смотреть.
Роль подушки в конструкции вибрационного вальца
Если нужна именно эта позиция, отдельно сверяют позицию подушка катка LiuGong 35W0045: артикул, размеры, крепеж и применяемость должны совпадать с конкретной моделью техники.
Конструктивно такая подушка представляет собой резиновый массив, армированный внутренними металлическими втулками или пластинами. Резина работает на сдвиг и сжатие, а металл обеспечивает крепёжную жёсткость. Когда каток работает в штатном режиме, подушка деформируется циклически — тысячи раз в минуту. Со временем резина теряет эластичность, а металлические элементы начинают испытывать нагрузки, для которых не рассчитаны.
Первые сигналы: что меняется в поведении катка
Опытный машинист заметит проблему по изменению характера работы машины ещё до любой визуальной диагностики. Первый признак — повышенная вибрация на раме, площадке оператора и рычагах управления. Если раньше на определённой частоте и амплитуде каток шёл ровно, а теперь руки начинают неметь заметно быстрее, это прямой повод проверить состояние виброизоляции.
Второй индикатор — посторонние звуки. Исходно исправная подушка гасит удары бесшумно, резина работает как демпфер. Когда в ней появляются трещины или начинается отслоение от металла, при каждом цикле возникает микропроклёвывание — резина бьётся о металл или о сама себя. Появляется глухой стук или хруст, который синхронен с частотой вибрации. На шумном участке строительства это легко пропустить, но на холостых прогревах или при работе вблизи ограждений звук становится заметным.
Третий поведенческий признак — неравномерность уплотнения. Когда одна из подушек просела сильнее остальных, виброблок перекашивается относительно оси вальца. Эксцентрик начинает работать с нарушенной балансировкой, и на поверхности уплотняемого материала появляются полосы, разной плотности участки. Асфальтоукладчики после такого катка часто видят волнистость, которую приходится исправлять повторными проходами.

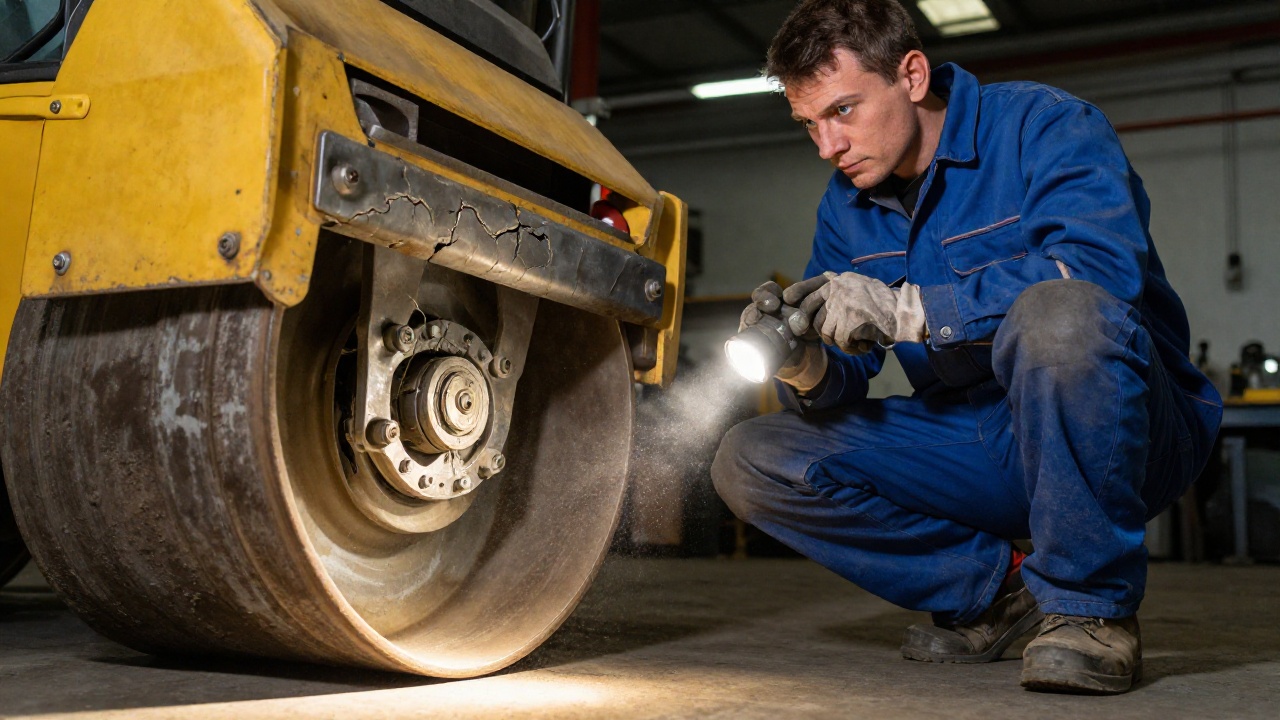

Визуальная диагностика: на что смотреть при осмотре
Когда каток загнан на техническое обслуживание или есть пауза между сменами, подушки нужно осматривать целенаправленно. Вот основные визуальные маркеры износа:
Трещины на поверхности резины. Начинаются обычно с краёв, где напряжения максимальные. Мелкие сетчатые трещины — нормальный признак старения, но глубокие радиальные разрывы, доходящие до металлической вставки, означают, что узел близок к отказу.
Отслоение резины от металла. Если по контуру крепёжной площадки виден зазор или резина оттянулась от втулки — адгезия нарушена. Дальше процесс пойдёт быстро: в щель попадёт пыль, влага, абразив, и отслоение будет прогрессировать при каждом цикле.
Выпучивание и изменение геометрии. Исправная подушка имеет строго заданную форму. Если резина «вылезла» за пределы металлического контура, набухла с одной стороны или деформирована — внутренняя структура разрушена.
Следы контакта металла по металлу. На раме или кронштейнах появляются забоины, потёртости, следы краски, стёртой до металла. Это значит, что подушка просела настолько, что виброблок начал бить по корпусу.
Перекос вальца как критический симптом
Когда износ подушек достигает выраженной стадии, виброблок смещается не только вертикально, но и в горизонтальной плоскости. Вальец начинает работать с перекосом — это видно невооружённым глазом, если сравнить положение барабана относительно рамы с аналогичным катком или по фотографиям из документации.
Перекос вальца — это уже не вопрос комфорта оператора. При таком положении неравномерно нагружаются подшипники барабана, ускоренно изнашиваются уплотнения, а в крайних случаях возможно повреждение привода вибратора. Ремонт обойдётся на порядок дороже, чем своевременная замена резинометаллических подушек.
Как проверить перекос на площадке
Простой способ — установить каток на ровную твёрдую поверхность, заглушить двигатель и замерить зазоры между вальцом и рамой с обеих сторон. Разница более чем в несколько миллиметров говорит о том, что как минимум одна подушка потеряла свою геометрию. Для более точной оценки используют линейку или штангенциркуль, контролируя расстояние от фиксированной точки рамы до фиксированной точки виброблока.
Факторы, ускоряющие износ подушек
Ресурс подушки 35W0045 не является фиксированной величиной — он зависит от условий эксплуатации. Один и тот же узел может отходить два сезона или потребовать замены через пару месяцев интенсивной работы.
Работа на высоких амплитудах и низких частотах — самый тяжёлый режим для резинометаллических элементов. Именно такой режим применяется при уплотнении толстых слоёв щебня или грунта. Резина при этом испытывает максимальные деформации за цикл, и усталостное разрушение идёт быстрее.
Температурный фактор тоже значим. При отрицательных температурах резина теряет эластичность, и циклические нагрузки вызывают микроразрывы быстрее. Катки, работающие круглый год в условиях суровых зим, требуют более частого контроля виброизоляции.
Контакт с нефтепродуктами — отдельная история. Пролитое на раму масло, гидравлическая жидкость или топливо при попадании на резину ускоряют её деградацию кратно. Резина набухает, теряет прочность и начинает крошиться. Поэтому подтёки на раме вокруг виброблока — это не только признак негерметичности гидросистемы, но и косвенная угроза для подушек.
Последствия запоздалой замены
Если игнорировать признаки износа, цепочка повреждений развивается предсказуемо. Сначала страдает комфорт и безопасность оператора — длительная работа с повышенной вибрацией негативно влияет на сосуды и суставы, это доказанный медицинский факт. Затем начинают ослабевать крепёжные элементы рамы: болты, гайки, штифты, которые не рассчитаны на ударные нагрузки от виброблока. Открутившаяся гайка может попасть в вращающиеся части с непредсказуемыми последствиями.
Дальше — подшипники вальца, сальники, приводные валы. Когда виброблок болтается на изношенных подушках, осевые и радиальные нагрузки на подшипники становятся несимметричными. Ресурс подшипника, рассчитанного на определённую схему нагружения, сокращается в разы. А замена подшипникового узла вальца — это уже серьёзный ремонт с демонтажом барабана.
Практический алгоритм контроля
Разумный подход к обслуживанию не требует сложного оборудования. Достаточно встроить в рутину несколько простых действий. Ежедневно перед началом смены — визуальный обход виброблока снизу, внимание на потёки и следы контакта. Раз в неделю — более внимательный осмотр резиновых частей с фонариком, прощупывание поверхности на предмет мягкости и вздутий. Раз в месяц — контрольные замеры зазоров между виброблоком и рамой.
Фиксация результатов в бортовом журнале позволяет отследить динамику. Если зазор увеличился на два миллиметра за месяц — процесс идёт активно, и планировать замену стоит уже сейчас, а не ждать, когда величина достигнет критической.
Подушка катка LiuGong 35W0045 — деталь не самая дорогая в структуре стоимости обслуживания дорожного катка, но её роль в сохранности гораздо более дорогих узлов несоразмерно велика. Умение вовремя увидеть признаки износа на вальце — это навык, который напрямую переводится в экономию на ремонтах и отсутствие простоев на объекте.
